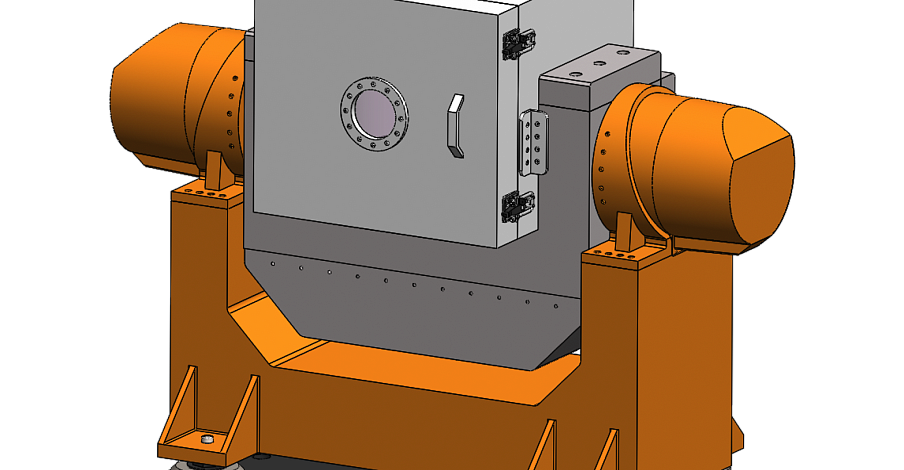

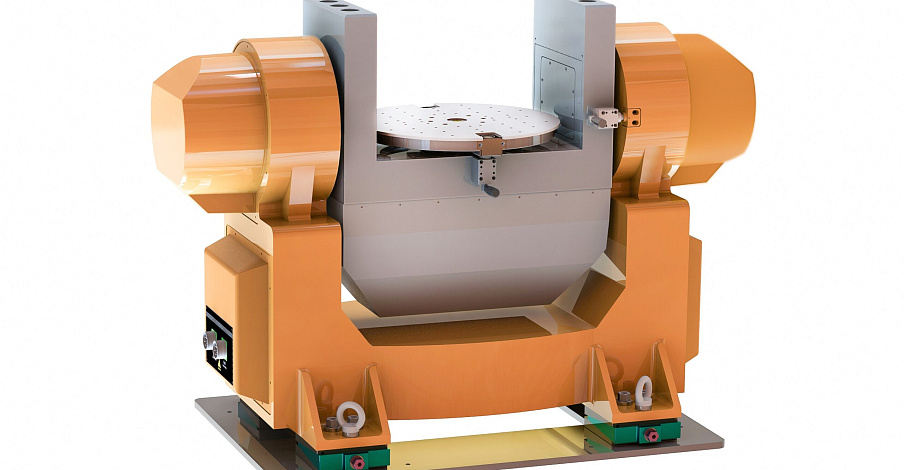

Двухосевые имитаторы движения с температурной камерой серии FDA-2XX

ООО «Остек-Тест»
Молдавская ул., д. 5, стр. 2, Москва, Россия, 121467
Тел.: +7 (495) 788-44-44, факс: +7 (495) 788-44-42,
www.ostec-group.ru, info@ostec-group.ru
ИНН 7731481020, КПП 773101001, ОГРН 5147746189025,
ОКПО 17184180

Добавить в лист запросов Заказать звонок

Печать/PDF

Описание
Технические характеристики

Двухосевые имитаторы движения предназначены для проведения испытаний и калибровки инерциальных систем, датчиков, гироскопов, БИНС, МЭМС.

Стенды обладают сверхточным позиционированием, высоким разрешением, стабильностью скорости.

Модульный принцип построения конструкций обеспечивает высокую гибкость и взаимозаменяемость основных узлов оборудования.

Установочная платформа может быть спроектирована в соответствии с ТЗ заказчика. Конфигурация контактных колец и значение токов могут быть обеспечены в соответствии с требованиями программ испытаний/калибровок. Оборудование позволяет получать информацию и сигнал с испытуемого образца в режиме реального времени.

Приведенная ниже спецификация является базовой, оборудование прорабатывается под конкретное техническое задание Заказчика, характеристики приведены для справки и могут быть изменены.

Модель	FDA-222	FDA-221-TC
Максимальная допустимая нагрузка, кг	25 (50 опция)	50 (100 опция)
Диаметр планшайбы, мм	Ø420	Ø612
Количество оборотов вокруг осей платформы	не ограничено
Диапазон угловой скорости, º/с	внутренняя ось: ±1000	внутренняя ось: ±1500 (±3600 опция)
Диапазон угловой скорости, º/с	внешняя ось: ±1000	внешняя ось: ±600 (±1000 опция)
Стабильность поддержания угловой скорости в среднем за оборот, %	0,0001
Разрешение измерения углового положения, º	0,0001
Точность позиционирования, RSS	≤±5¨(опция ≤±2¨)
Максимальное угловое ускорение без нагрузки, º/с²	внутренняя ось: ±8000	внутренняя ось: ±5000
Максимальное угловое ускорение без нагрузки, º/с²	внешняя ось: ±1800	внешняя ось: ±500 (±1000 опция)
Полоса пропускания до -3 дБ, Гц	внутренняя ось: 90	внутренняя ось: 120
Полоса пропускания до -3 дБ, Гц	внешняя ось: 50	внешняя ось: 50
Токовые кольца	По ТЗ Заказчика
Температурная камера (опция). Комплектуется под требования Заказчика.
Внешние размеры поворотного ШхВхГ, мм	1270х1000х640	2630х1880х1528
