В журнале «Вектор высоких технологий» № 3 (32) апрель 2017 в статье «Комбинация CERT — форсаж отказов в полях испытаний» мы рассмотрели комбинированные испытания и определили их роль при разработке и выводе продукта на рынок высокотехнологичных изделий. В этом материале мы расскажем, как при помощи ускоренных комбинированных испытаний экономить значительные средства на гарантийных издержках и существенно повышать качество изделий.


Ускоренные методы комбинированных испытаний (HALT, HASS, HASA) были разработаны в середине 80х годов прошлого столетия. Их эффективность была подтверждена на практике компанией Qualmark, которая является первопроходцем в этой области.

В испытательном центре Santa Clara lab, Калифорния, было проведено аналитическое исследование. Его цель — проанализировать и установить отказы при проведении испытаний изделий, полученные спустя 12 лет применения HALT/HASSметодик.

Полученные аналитические данные (Таблица 1) как нельзя лучше характеризуют эффективность методик проведения испытаний.

Таблица 1 Отказы при испытании изделий в 1996 и в 2008 году

1996 год

2008 год

Кол-во компаний

33

30

Кол-во тестов

47

47

Кол-во найденных дефектов

236

294

Электронные изделия за 12 лет стали значительно сложнее, плотность расположенных компонентов увеличилась в соответствии с законом Мура, однако это не может быть единственной причиной увеличения количества обнаруженных дефектов.

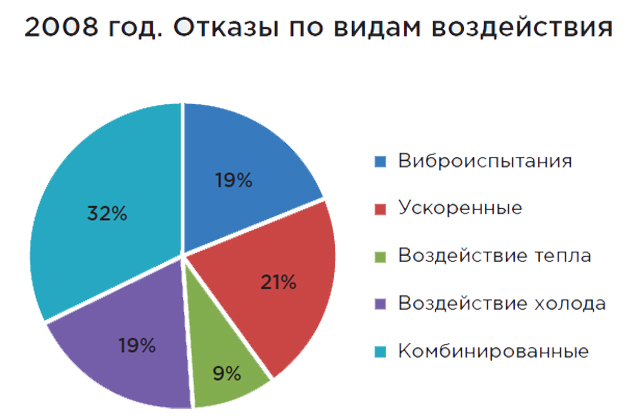

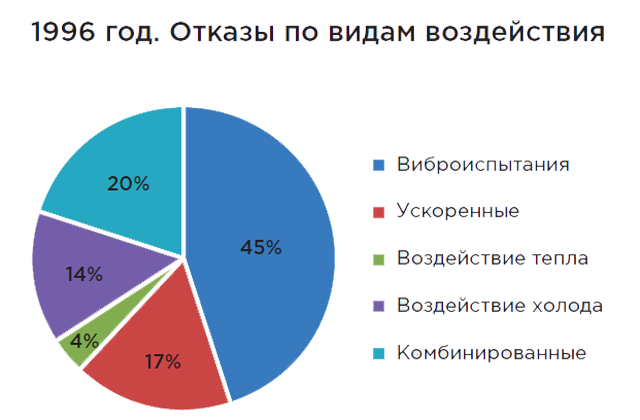

В процессе развития СМТ-технологий укреплялась гипотеза о том, что вибропрочность электронных изделий увеличится. С одной стороны, это так. Согласно полученным данным (рис.1, 2) количество отказов, найденных при помощи виброиспытаний, уменьшилось на 26 %. Однако при комбинированном воздействии количество отказов увеличилось на треть по сравнению с предыдущим периодом. Это говорит о том, что технологически сложные изделия необходимо испытывать в условиях, наиболее близких к реальным, то есть проводить испытания на воздействие температуры и вибрации одновременно. В то же время классические комбинированные испытания длительны по времени, что недопустимо при выводе новых продуктов на рынок высоких технологий, где время — основной фактор. Поэтому необходимо проводить ускоренные комбинированные испытания.

Рассмотрим подробнее успешные кейсы по внедрению ускоренных комбинированных испытаний в корпорациях-лидерах своих отраслей.

Microsoft

Microsoft — транснациональная компания, производящая различные программные решения, электронику, планшеты, игровые приставки и пр. В 2010-2011 годах в ее дочерних компаниях появилось оборудование для ускоренных комбинированных испытаний Qualmark. Оборудование было предназначено для испытания новых изделий, таких как игровые консоли Xbox, смартфоны Lumia, периферийные устройства.

«Благодаря этим установкам мы проводим испытания быстрее. Надежность изделий возросла благодаря внедрению HALT/HASS-методик».

Данные поражают (Таблица 2): Garmin, Nvidia и Microsoft смогли значительно сократить объем рекламаций, более того, в Microsoft Corp. сократились издержки на рекламацию в размере 100 млн $. Именно эксплуатация установок Qualmark позволила совершить такой прорыв в сокращении издержек на гарантийный ремонт. А это время, силы и деньги, которые затрачивает персонал на работу с клиентом...

Таблица 2 Объем и количество рекламаций за 2010-2011 г. в компаниях, оснащенных установками Qualmark

Компания

Рекламация, млн $

Кол-во рекламаций

Рекламация, млн $

Кол-во рекламаций

Сокращение издержек на гарантийный ремонт

2010

дек.10

2011

дек.11

2011-2010 год

Garmin, Ltd

88

3,3

55

0,3

-92 %

Nvidia Corp

205

6,4

114

1,1

-82 %

Microsoft Corp.

188

0,8

89

0,4

-50 %

Joy Global Inc

38

1,4

34

0,8

-41 %

TRW Automotive

59

0,4

42

0,3

-37 %

Terex Corp.

93

1,8

77

1,2

-36 %

KB Home

45

2,9

25

1,9

-33 %

Lennar Corp.

81

3

55

2

-32 %

Dana

50

0,8

44

0,6

-29 %

Cummins Inc.

421

3,2

409

2,3

-29 %

Toshiba

В испытательном центре, где проводятся тесты новинок, на этапе разработки флагманского ноутбука были выявлены потенциальные проблемы качества, которые впоследствии удалось быстро решить.

На презентации нового продукта представитель Toshiba подчеркнул: «Новый продукт был разработан с применением HALT-испытаний (рис.3), поэтому нам удалось добиться высокой надежности, ведь это так важно для сохранности данных наших корпоративных клиентов и живучести ноутбука».

Типичная программа HALT-испытаний,проводимая специалистами Toshiba:


Результатом проделанной работы стала беспрецедентная акция, действующая в течение одного года с момента выпуска ноутбука: «Если машина, купленная и зарегистрированная на сайте (с зарегистрированной гарантией на этот период), попадает в ремонт в течение первого года после покупки, и сервис признает случай гарантийным, то покупателю не только ремонтируют ноутбук, но и отдают затраченные деньги».

Подобные заявления производителя свидетельствуют о высоком качестве выпускаемой продукции, его уверенности в безотказности и живучести изделия.

Varian medical systems Inc.

Компания Varian Medical Systems является ведущим мировым производителем медицинского оборудования для лечения раковых заболеваний. В какой-то момент у предприятия увеличилось количество рекламационных заявок на ремонт оборудования.

В результате совместного с компанией Qualmark технического аудита было предложено провести комбинированные ускоренные HALT-испытания вместо обычной термотренировки.

В результате:

  • время испытаний сократилось с 120 до 8 часов;
  • количество обнаруженных дефектов увеличилось с 20 до 30%;
  • количество дефектов при проведении финальных тестов уменьшилось до 0.

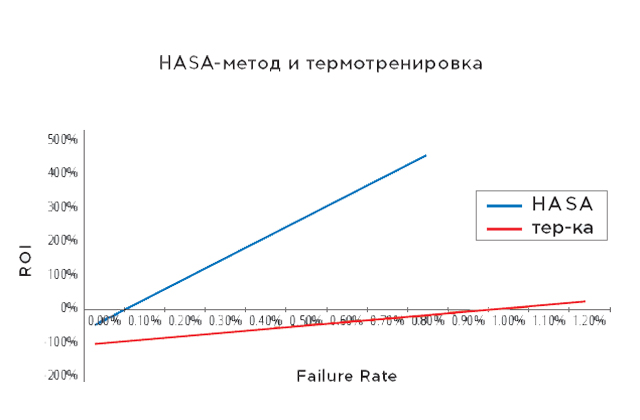

Инвестиции, вложенные в развитие парка оборудования, возвращаются обратно не быстро. Многие считают, что развитие испытательного центра — это убыточная идея и сродни подвигу. На самом деле это не так. Если сравнить две прямые окупаемости (ROI) обычного оборудования для проведения испытаний по термотренировке и установок Qualmark, то налицо экономия издержек в разы (рис.4).

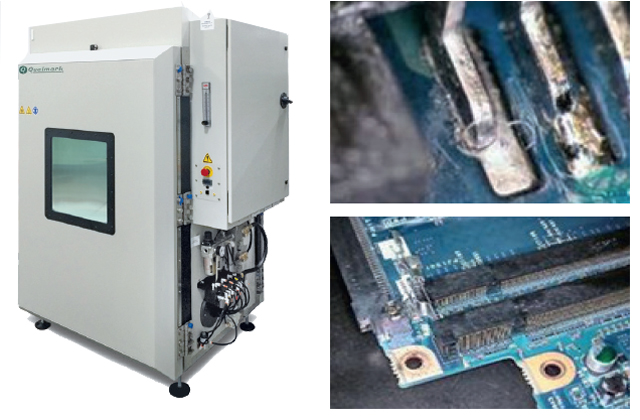

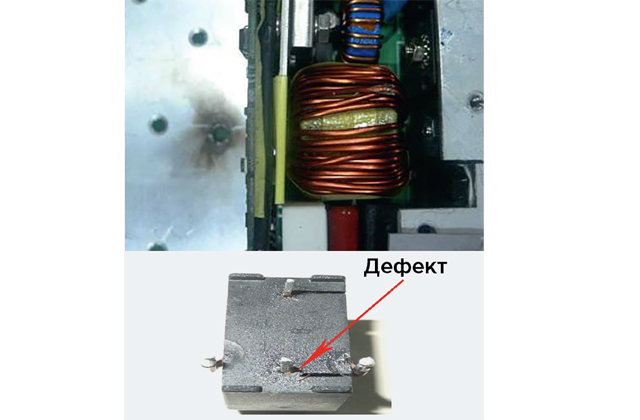

Почему же именно HASS- и HALT-методы способны вскрыть те дефекты изделий (рис.5), которые упускаются при проведении классической термотренировки и виброиспытаний?

HASS- и HALT-методы испытаний — это проведение комбинированных ускоренных испытаний изделий на воздействие температуры и многоосевой случайной вибрации.

Классические комбинированные испытания предусматривают диапазон температур от 60 до +100 в сочетании с одноосевой вертикальной вибрацией. Скорость изменения температуры внутри рабочего объема не превышает 5°С/мин.

Ускоренные испытания по методу HASS/HALT предполагают проведение следующих испытаний:

  • диапазон температур от 100 до +200 °С;
  • многоосевая случайная вибрация от 5 до 75 gRMS;
  • скорость изменения температур от 70 до 100 °С\мин.

Экстремальные температуры достигаются с помощью жидкого азота.

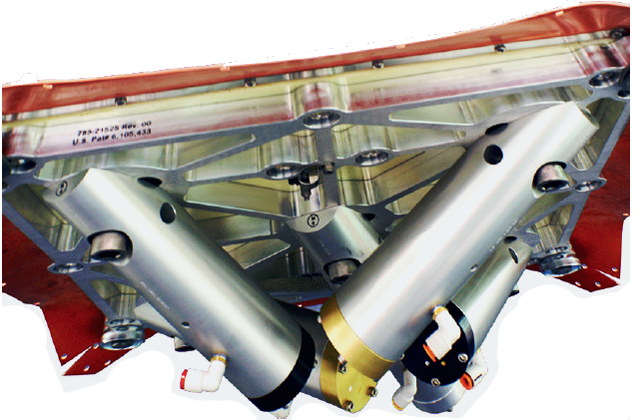

Шестиосевая случайная вибрация обеспечивается движением пневмоактюаторов в трех направлениях (х, y, z) и по трем углам наклона (крен, тангаж, рысканье). Вибрационные системы HALT-установок — запатентованная технология компании Qualmark.

HALT-метод не является разновидностью приемо-сдаточных испытаний. Эти испытания проводят, когда необходима оценка технических характеристик опытных образцов изделий. Цель таких испытаний — обнаружить дефекты новых изделий на ранних этапах проектирования и устранить их, сделав изделие более совершенными и качественным.

HALT-тест помогает конструкторам спроектировать надежные изделия, подвергая их жестким комбинированным испытаниям.

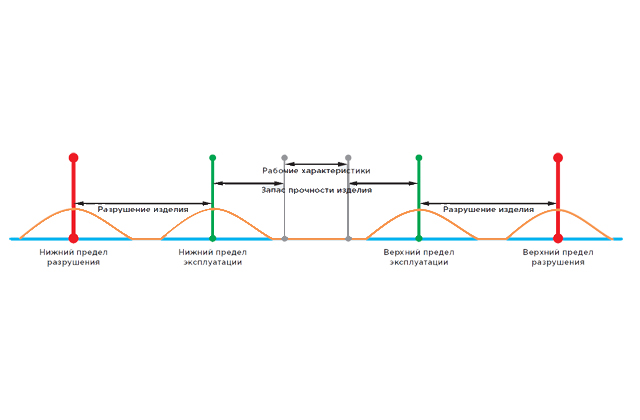

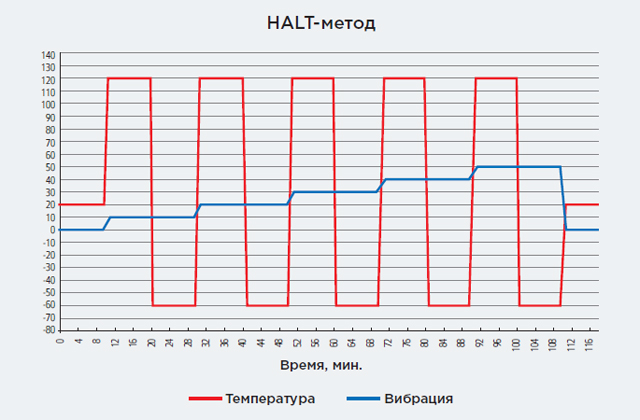

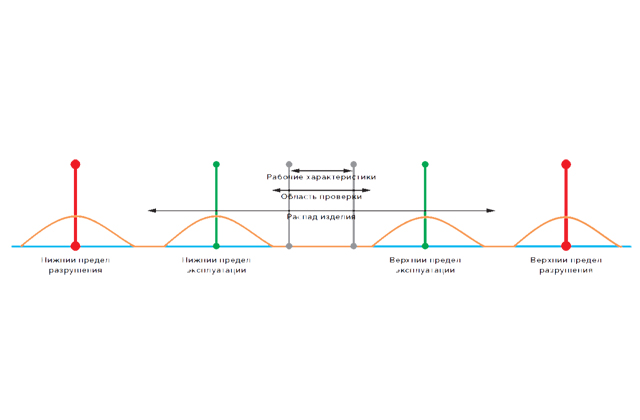

Когда ошибка изделия выявлена и устранена, проводятся следующие испытания. Испытания заканчиваются, когда достигается максимально допустимая нагрузка продукта. Полученные в результате HALT-испытаний сведения позволяют определить верхний (нижний) предел эксплуатации и верхний (нижний) предел разрушения (рис.7, 8).

Предел разрушения соответствует нагрузке/режиму, необходимым для того, чтобы вызвать повторяющийся сбой продукта. Предел эксплуатации соответствует нагрузке, необходимой, чтобы спровоцировать выход изделий из строя. Разница между этими двумя предельными параметрами представляет диапазон нагрузок для HALT-испытаний.

По мере обнаружения дефектов изделий эти диапазоны продолжают расти, что позволяет расширить границы спецификации и увеличить срок службы и надежность продукта.

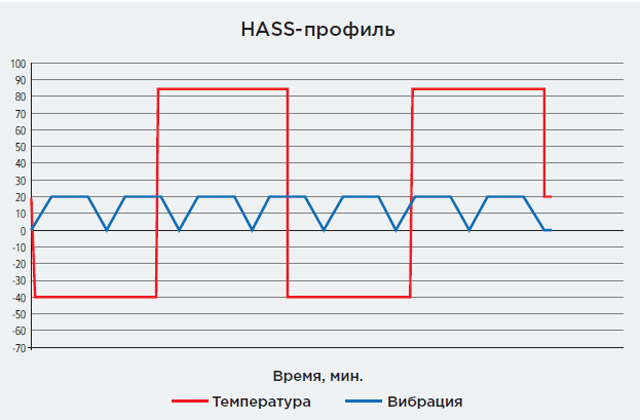

HASS-тесты проводятся после HALTиспытаний, поскольку основная цель этого теста — подтвердить качество изделия, не выводя его из строя (рис.9, 10). Если HALT-метод используется конструкторами и разработчиками для определения допустимых пределов разрушения, то HASS-испытания предназначены для идентификации проблем качества изделия.

Ступени нагрузок при HASS-испытаниях менее интенсивные, чем в HALT, но более экстремальные, чем в реальных условиях. Цель испытаний — максимальная нагрузка, которая поможет обнаружить ошибку и устранить ее, не навредив долговечности и сроку службы. Чтобы доказать стабильность испытаний продукта, срок службы изделия не должен уменьшиться на величину более 1\15 от общей величины срока службы изделия.

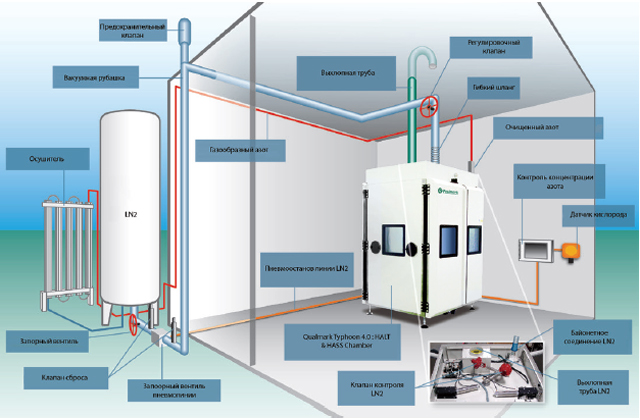

Рассмотрим концепцию размещения HASS/HALT-установки внутри испытательной лаборатории (рис. 11).

Существенную роль в обеспечении HALT/HASS-испытаний играет жидкий азот, а метод его передачи по трубопроводу является определяющим для достижения заданных параметров выдержки, средней скорости нагрева и охлаждения. Образование пузырей при подаче жидкого азота может сильно осложнить контроль системы охлаждения. Техническое решение, которое гарантированно снизит потери тепла в трубопроводе, — это вакуумная рубашка.

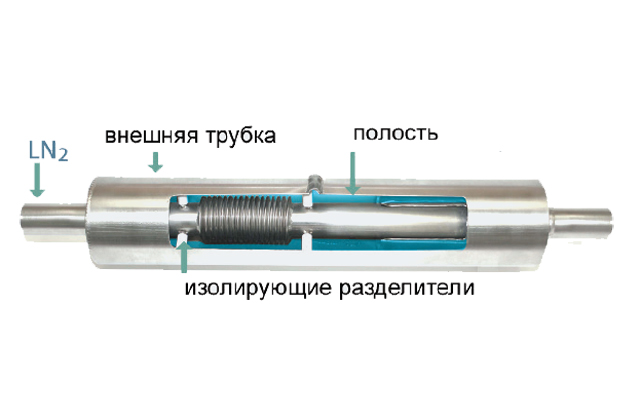

Если оснастить трубопровод медными трубками, то выделяемое тепло составит 292 Вт/ч на 1 метр длины, если вакуумными рубашками — 2,93 Вт/ч на 1 метр длины (рис. 12).

Таким образом, при использовании второго типа трубопровода тепловые потери сократятся в 100 раз благодаря улучшенной конструкции с двойной изоляцией. Внутренняя трубка служит для передачи жидкого азота, внешняя — для поддержки, удержания и отвода тепла. Полость, которая образуется в результате этого,удерживает тепло, излучаемое внутренней трубкой. Обе трубки выполнены из нержавеющей стали. Трубопровод оснащен молекулярным фильтром, который способен удерживать частицы от 9 микрон и выше.

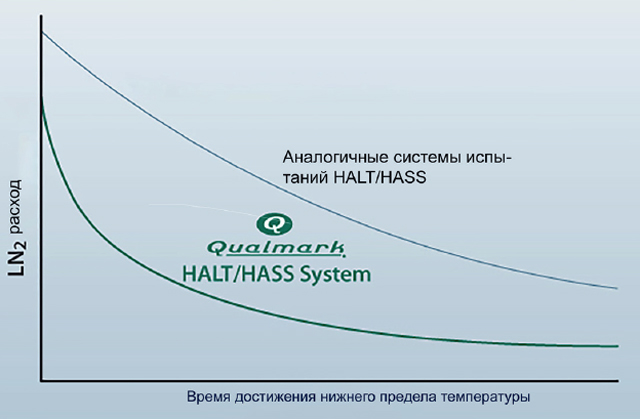

Одна из ключевых особенностей HALT-метода — мгновенная скорость нагрева/охлаждения внутри рабочего объема. Максимально достигаемая скорость варьируется в диапазоне 90-100°С/мин. Скорость потока воздуха в линейке камер Qualmark значительно превосходит скорость традиционных камер тепла, холода и влаги. Система подачи азота в камеры Qualmark позволяет достигать заданных температур значительно быстрее, чем в аналогичном оборудовании (рис. 13).

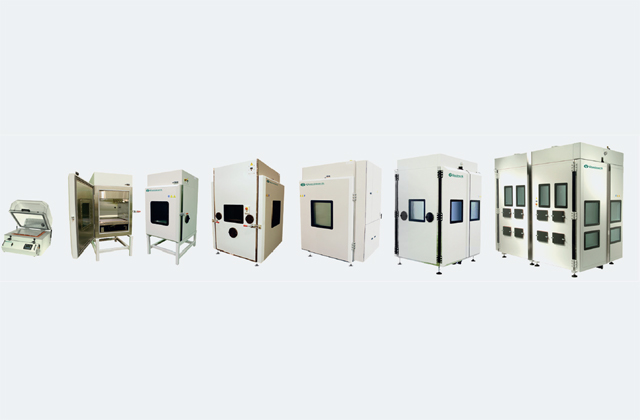

Опыт ведущих международных компаний показал, что эксплуатация оборудования Qualmark (рис.14) и проведение ускоренных комбинированных испытаний по методу HALT/HASS опровергает миф о том, что испытательный центр — статья расхода.

Уже сейчас методики HALT/HASS активно внедряются компаниями, которые являются законодателями тенденций в области производства изделий электронной техники. Их положительный опыт эксплуатации показал следующие преимущества оборудования Qualmark:

  • существенное уменьшение расходов на гарантию и обслуживание;
  • выявление скрытых дефектов в результате ошибок конструирования или технологии изготовления;
  • выявление сбоев, влияющих на изменение в аппаратном и программном обеспечении;
  • повышение степени удовлетворенности, увеличение лояльности клиента.

Таблица 3 Технические характеристики камер Qualmark

Typhoon 4.0 Inferno

Typhoon 2.5 Inferno

Диапазон температур, ̊С

от —100 до +250

от —100 до +250

Рабочий объем, мм

Ш 1366

В 1362 (879)

Г 1372

Ш 889

В 889 (635)

Г 889

Внешние габаритные размеры, мм

Ш 1759

В 2753

Г 2003

Ш 3222

В 2197

Г 1706

Размер стола, мм

1220 × 1220

762 × 762

Количество актюаторов, шт.

12

8

Нагрузка на рабочий стол, кг

272

145

Диапазон ускорений, gRMS

от 5 до 75

от 5 до 75

Скорость изменения температуры, ̊С/мин

70-100

70-100

Напряжение питания

380 В, 3ф, 150 А


В следующем номере журнала «Вектор высоких технологий » мы рассмотрим вопросы, связанные с окупаемостью оборудования Qualmark.

Продолжение в следующем номере.
