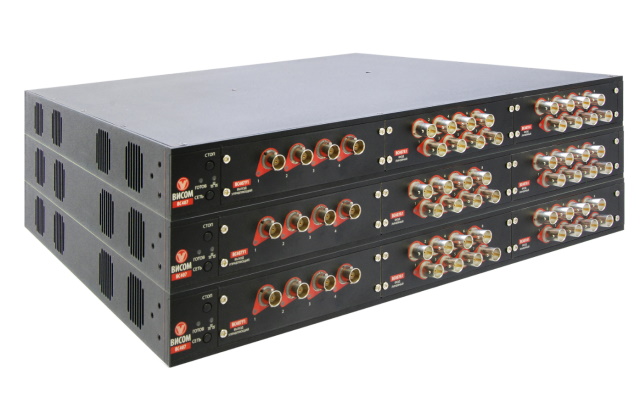

Система управления вибрационными испытаниями и сбора данных ВС-407

Система ВС-407 — это масштабируемый многоканальный комплекс со сменными измерительными модулями для подключения датчиков различных типов. Система позволяет управлять вибрационными испытаниями, а также выполнять измерения и синхронный сбор данных вибрации, тензометрии, перемещения, скорости, давления, напряжения, тока, температуры и т. д. Поддерживает до 8 каналов управления и до 512 каналов сбора данных с аналоговыми и цифровыми интерфейсами.

ВС-407 может использоваться как:

• система управления виброиспытаниями;
• многоканальная система регистрации данных.

Основные особенности системы:

• модульная конструкция на базе стандарта PXI;
• до 512 каналов регистрации данных;
• монтаж в стойку Евромеханика 19«;
• до 3 измерительных модулей в шасси;
• объединение в комплекс до 22 шасси;
• поддержка TEDS;
• ·истема межмодульной синхронизации;
• автономная работа в рамках одного шасси;
• гальваническая развязка измерительных каналов.

Испытания: синус, ШСВ, смешанные испытания (наложения), удар, виброудар, SRS, TTH, воспроизведение записанной акселерограммы, аттестация виброустановок, анализатор удара на механическом вибростенде, усталостные испытания, поиск и удержание резонансов; многостендовые испытания: синус, ШСВ, удар, воспроизведение записанной акселерограммы, смешанные испытания (наложения), виброудар.

ВС-407 входит в Реестр средств измерений под номером 67233-17.

Программное обеспечение

ВС-407 комплектуется пакетом программного обеспечения, состоящим из VisProbe SL — для управления виброиспытаниями и VisAnalyser — для анализа данных.

ПО VisProbe SL предоставляет широкие возможности подсистемы графиков и анализа данных. Дает максимум информации о проведении испытания, а также позволяет быстро настроить параметры испытания благодаря тщательно подобранным заводским настройкам. Обладает простым дружественным и в то же время функциональным пользовательским интерфейсом.

ПО сбора и анализа данных VisAnalyser представляет собой мощный программный комплекс для анализа данных, получаемых с приборов «Висом» в режиме онлайн, записи данных в файл и постанализа записанных данных.

VisAnalyser может выполнять такие типы анализа данных, как:

• просмотр временных графиков записанных сигналов, осциллограмм;
• построение спектрограмм;
• статистический анализ: вычисление СКЗ, медианного, минимального и максимального значений за заданный промежуток времени;
• интегрирование и двойное интегрирование сигнала;
• арифметические операции над сигналами;
• фильтрация: VisAnalyser позволяет фильтровать сигнал с помощью КИХ- или БИХ-фильтров;
• каскад спектров (Waterfall);
• модальный анализ.
