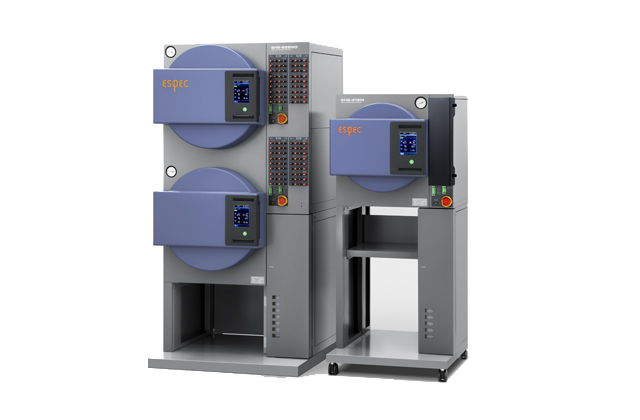

Камеры ускоренного старения серии HAST/HALT

Добавить в лист запросов Заказать звонок

Cохранить в PDF

Распечатать

Описание
Технические характеристики

Для негерметичных корпусов ИС наиболее эффективен метод отбраковки «температура-влажность-напряжение смещения». В условиях повышенной температуры и относительной влажности ускоряется коррозия металлических частей ИС благодаря действию гальванических или электростатических процессов. Гальваническая коррозия алюминиевой металлизации – основной механизм деградации ИС в пластмассовых корпусах.

Камеры ускоренного испытания воспроизводят подобные условия. Система управления камеры регулирует процессы в камере по трем режимам:

контроль насыщенного пара;
контроль ненасыщенного пара;
контроль температуры по сухому и влажному термометру.

Стандартное оснащение камеры:

полки с креплениями (2 шт.);
разъемы для подключения ИС к внешнему источнику питания (12 шт. по умолчанию).

Камеры оснащены 7-сегментным дисплеем, встроенным в дверь рабочего объема камеры. Количество программ испытаний системы управления – не менее 10, количество шагов – не менее 30. Рабочий объем камеры – цилиндрическая полость.

Модель	EHS-212(M)	EHS-212MD	EHS-222(M)	EHS-222MD	EHS-412(M)	EHS-412MD
Напряжение питания	220 В, 1ф, 50 Гц
Максимальный ток, А	14	30	18,5	37	14	30
Рабочий объем, л.	18	18×2	46	46×2	18	18×2
Внешние габаритные размеры, мм	Ш 640 В 1483 Г 850	Ш 760 В 1795 Г 1000	Ш 740 В 1553 Г 1000	Ш 860 В 1795 Г 1000	Ш 640 В 1483 Г 850	Ш 760 В 1795 Г 1000


Внутренние габаритные размеры, мм	Ш 255 В 255 Г 318		Ш 355 В 355 Г 426		Ш 255 В 255 Г 318


Масса, кг	190	350	230	390	190	350
Контроль насыщенного пара
Диапазон температур	От 105,0 до 142,9 °C				От 105,0 до 162,2 °C
Диапазон давлений	От 0,020 до 0,196 МПа				От 0,020 до 0,392 МПа
Амплитуда колебаний температур	± 0,5 °C
Неравномерность распределения температуры	± 0,5 °C
Время нагрева, нагнетания давления, t_окр.= +23 °C	От 0 до 0,196 Мпа за 45 минут		От 0 до 0,196 Мпа за 75 минут		От 0,020 до 0,196 МПа за 60 минут

Контроль ненасыщенного пара
Диапазон температур	От 105,6 до 142,9 °C				От 105,0 до 162,2 °C
Диапазон влажности	От 75 до 100%
Диапазон давлений	От 0,020 до 0,196 МПа				От 0,020 до 0,392 МПа
Амплитуда колебаний температур / отн. влажности	± 0,5 °C / ± 3 %
Неравномерность распределения температуры	± 0,5 °C при 100 %; ± 0,7 °C при 75 %
Время нагрева, нагнетания давления t_окр.= +23 °C	От 0 до 0,196 Мпа за 30 минут		От 0 до 0,196 Мпа за 60 минут		От 0 до 0,196 Мпа за 45 минут

Контроль температуры по сухому и влажному термометру
Диапазон температур	От 105,6 до 142,9 °C				От 105,0 до 151,1 °C
Диапазон влажности	От 75 до 98%
Диапазон давлений	От 0,020 до 0,196 МПа				От 0,020 до 0,392 МПа
Амплитуда колебаний температур/отн. влажности	± 0,5 °C / ± 3 %
Неравномерность распределения температуры	± 0,5 °C при 98 %; ± 0,7 °C при 75 %
Время нагрева, нагнетания давления, t_окр.= +23 °C	От 0 до 0,196 Мпа за 60 минут		От 0 до 0,196 Мпа за 90 минут		От 0 до 0,196 Мпа за 75 минут

Время охлаждения	От 142,9 °C / 75 % до 85,0 / 85 % примерно 120 минут				От 162,2°C/75% до 85,0 /85% примерно 120 минут

Диапазон температур в процессе охлаждения	От 50,0 до 95,0 °C
Выдержка
Диапазон температур	От 50,0 до 95,0 °C
Диапазон отн. влажности	От 75 до 95%
