РаспечататьВибрационные испытания образцов проводятся вдоль трех взаимно перпендикулярных осей. Эти требования обеспечивает эксплуатация горизонтальных столов скольжения или размещение изделия на специальной оснастке — кубе или призме.
|
|
| Пример размещения изделия на призме | Пример размещения изделия на кубе |
Кубы или призмы изготавливаются двумя методами:
- отливка (для крупногабаритной оснастки);
- механическая обработка (для мелкогабаритной оснастки).
Оснастку в виде призмы используют как замену горизонтальному столу. Две противоположные грани обеспечивают проведение испытаний одновременно двух изделий. При правильной балансировке относительно центра масс оснастки и актюатора можно повысить значение резонансной частоты.

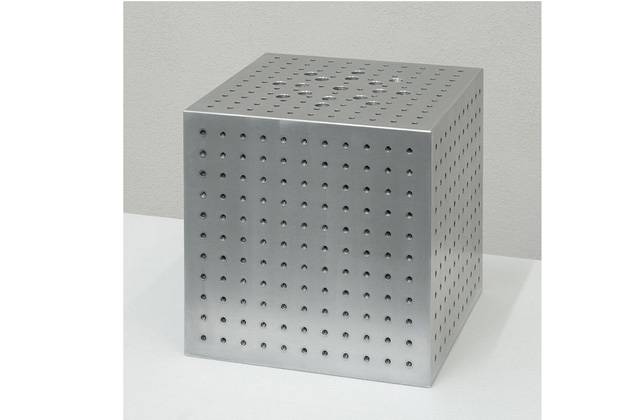

Благодаря геометрии кубической оснастки испытания проводятся на пяти гранях, в трех взаимно перпендикулярных направлениях. При высокочастотных испытаниях габаритные размеры куба ограничиваются 335 мм. Сокращение времени испытаний позволяет быстрее выводить продукт на рынок.
Кубы и призмы могут быть изготовлены по индивидуальным чертежам заказчика.
Геометрические характеристики кубов
|
Диаметр вибростола, мм |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса (Al), кг |
Масса (Mg), кг |
Кол-во отверстий М8 |
|
Ø 110 |
78 |
78 |
78 |
0,8 |
0,6 |
20 |
|
Ø 110 |
110 |
110 |
130 |
2,6 |
2 |
41 |
|
Ø 156 |
110 |
110 |
110 |
2,2 |
1,5 |
45 |
|
Ø 156 |
156 |
156 |
176 |
7 |
5 |
45 |
|
Ø 180 Ø 181 Ø 335 |
127 |
127 |
127 |
3 |
2 |
45 |
|
Ø 180 Ø 181 Ø 335 |
198 |
198 |
223 |
12 |
8 |
80 |
|
Ø 240 Ø 432, I Ø 440 |
180 |
180 |
180 |
7 |
5 |
45 |
|
Ø 240 Ø 432, I Ø 440 |
240 |
240 |
275 |
22,6 |
15 |
80 |
|
Ø 335 Ø 440 |
240 |
240 |
240 |
15 |
10 |
80 |
|
Ø 180 Ø 181 Ø 335 |
180 |
180 |
215 |
11 |
7,5 |
45 |
|
Ø 432, M, I Ø 440 |
335 |
335 |
370 |
63 |
43 |
176 |
|
Ø 432, M, I Ø 440 |
350 |
350 |
380 |
53 |
35 |
120 |
Геометрические характеристики призм
|
Диаметр вибростола, мм |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса (Al), кг |
Масса (Mg), кг |
Кол-во отверстий М8 |
|
Ø 180 Ø 181 Ø 335 |
180 |
180 |
100 |
7 |
5 |
34 |
|
Ø 180 Ø 181 Ø 335 |
280 |
280 |
190 |
31 |
21 |
58 |
|
Ø 240 Ø 432 M. I Ø 440 |
280 |
280 |
190 |
31 |
21 |
58 |
|
Ø 335 Ø 440 |
330 |
330 |
190 |
42 |
28 |
50 |
|
Ø 432, M, I |
440 |
440 |
245 |
68 |
46 |
170 |
|
Ø 440 |
440 |
440 |
245 |
68 |
46 |
170 |
|
Ø 432, M, I |
445 |
525 |
245 |
95 |
64 |
160 |
|
Ø 440 |
445 |
525 |
245 |
95 |
64 |
160 |
