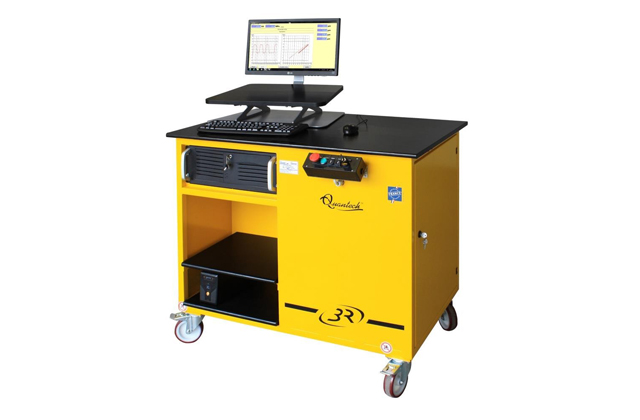

Автоматический силовой блок Quantech

Автоматический блок управления Quantech предназначен для управления установками серии RP.

Массогабаритные характеристики:

• эргономичный промышленный стол, оснащенный двумя ламинированными деревянными полками и одной фиксированной;

• габаритные размеры: (Ш x В x Г): 1158×1028×710 мм. Для удобства обслуживания стол оснащен колесами;

• масса промышленного стола: около 170 кг.


Гидравлический блок:

• многопоршневый насос высокого давления, установленный на виброизолированный блок, оснащенный датчиком давления (400 бар), индикатор контроля температуры;

• электронный контроль уровня масла и значения температур, обеспечивающий минимальный допустимый уровень масла и температуры внутри блока;

• бак из нержавеющей стали — объем (полезный/общий): 15/40 литров;

• автоматический контроль интенсивности нагрузки (8 — 400 бар)

• электромагнитный клапан, реле и переключатели для контроля цилиндров;

• датчик давления с высоким разрешением (0-400 бар);

• гидравлические шланги и штуцеры.


Питание:

• силовой шкаф с возможностью управления и защиты в соответствии со всеми электрическими стандартами;

• гидравлический насос: 400 В (3ф) / 2 кВт;

• ПК: 230 В (1ф) / 1 кВт.


Измерение / контроль:

• 16 аналоговых входов:

• 12 входов 4-20 мA (разрешение: 26000 точек);

• 4 входа +/- 10 В (разрешение: 65000 точек).

• совместное соединение с четырьмя блоками (одновременная эксплуатация невозможна).


Программное обеспечение

• QuantX (программа для проведения испытаний)

• Программируемые режимы испытаний. Оператору необходимо только загрузить образцы и выбрать параметры испытаний.

• Отображение графиков испытаний в режиме реального времени.

• Возможность отображения до шести датчиков (удлинение, напряжение, деформация...)

• Удобный интерфейс градуировки.

• Замкнутый контроль с обратной связью с возможностью вывода входных и выходных данных.

• Автоматическое обнуление датчика в процессе проведения испытаний.

• Результаты испытаний заносятся в текстовый файл, в котором обозначены условия, последовательность и результаты испытаний (максимумы и график).


Макрос для создания отчетов в среде Microsoft™ Excel^®

• Результаты испытаний импортируются через приложение QuantX.

• Возможность импорта данных в Excel^®.

• Отображение графиков (сила, напряжение и т. п.).

• Возможна удаленная установка макроса на компьютер.
